（湖南省水利水電勘測設計研究總院 長沙市 ）
作者：謝約鈞 胡丹
[摘要] 文章對目前中國高壓異步電動機的多種軟起動裝置進行了分析比較，特別是結合泵站更新改造的現實條件及資金的多重考慮，最終選擇了性價比最佳、占地最省的高壓干式軟起動裝置。
[關鍵字] 高壓軟起動 干式移磁無極調壓 液阻可控硅
一、概述
湖南省常德市南昏電排站更新改造工程位于常德市江北城區沅水岸邊，為沅水一級外排站，主要擔負柳葉湖排區排洪排澇及江北城區城市排污雙重重要任務，增容改造后，電排站設置5臺立式全調節軸流泵，并配套5臺單機客量為1000KW，額定電壓為10KV立式同步電動機。電排站另增設2臺潛水軸流泵，并配套2臺單機容量為1000KW、額定電壓為10KV的潛水型高壓異步電動機的起動方式的選擇，我們進行了大量的比較。由于本泵站為更新改造項目，加之利用原有電氣副廠房進行改造，布置場地十分緊張，因此我們首先排除了起動電流倍數大的高壓電抗器起動的傳統方式，決定選用起動性能好的高壓軟起動裝置。
二、 技術比較

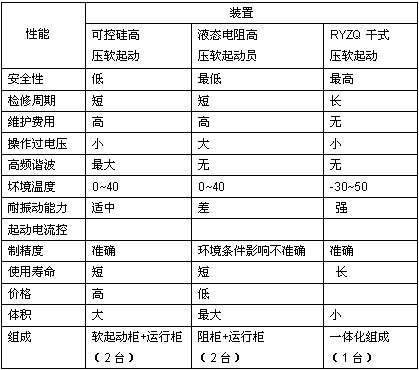

我們對目前國內泵站用得較多的可控硅高壓軟起動，液阻高壓軟起動，RYZQ新型干式移磁無極調壓軟起動3種裝置進行了深入比較，對比見附表。
經以上技術經濟比較，結合泵站的現有資金與布置緊張的情況，最終我們選擇了RYZQ干式調壓軟起動裝置。
三、工作原理簡介
RYZQ系列高壓干式調壓軟起動柜，是在高壓電動機的起動回路中串聯可調電感線圈，以達到電動機起動電壓可調的軟起動效果。其工作原理是：通過改變電感線圈磁場中，磁介質的導磁率，而改變線圈的磁場強度，使電感線圈的電感（阻抗）值在預定的時間內由大到小，達到線圈電感（阻抗）值無極可調，使電動機端電壓逐漸上升到全壓，實現電動機的軟起動.
四、性能特點
RYZQ系列高壓干部式調壓軟起動柜，是當代眾多軟起動柜最佳的換代產品，能完全代替可控硅軟起動和液態電阻軟起動等產品，具備了其所有優點，解決了其眾多不足之處，更具有下述優點：
?。?） 一體化設計，體積小，免維護，安裝維護容易簡便。
標準配置中包括旁路接觸器和網側接觸器（可選配網側斷路器），無需配置運行柜或開關柜，高設計成本一去不復返。
體積小，同等功率下體積公為其它方式軟起動的30%~40%，安裝方便節約空間。
免維護設計，投入使用后無其它維護，可以節約大量的維護費用與消耗。
（2）保持了工頻電網的正弦波，無諧波污染，搞干擾性強。起動電流從0.8（或0.4）倍起平穩升至整定值止自動調節，且保工頻電網的正弦波，無諧波污染，避免對電動機的損壞，延長設備機械部件的使用壽命，降低了對電網的沖擊。
?。?）不受使用環境和溫度與地理位置的影響，適用于各種苛刻的環境條件。環境溫度：－30℃到+50℃（可選配最高+60℃）克服了液態電阻等其它起動器性能受環境溫度影響的缺點。
?。?）節能效果好。由于通過改變電感感抗調壓，無有功功率消耗，耗能極小，節能效果好。
?。?）安全性高，過載能力強，控制參數及曲線調整范圍大。
五、結論
由于用于高壓異步電動機軟起動的ＲＹＺＱ系列新型高壓干式移磁頑極調壓軟起動裝置具有良好的起動性能，節能效果好，無諧波影響，且具有一體化設計，它具有占地少、價格經濟，維護方便等許多優點，在今后的水利開發，城市防洪、排污、鋼鐵、化工、水泥、礦山等許多的工程中具有非常廣闊的市場前景。
摘自《湖南水利水電》2008年第二期 總第154期
